Применение высокоскоростной видеокамеры Revealer в модельном эксперименте столкновения ледокола с льдинами.

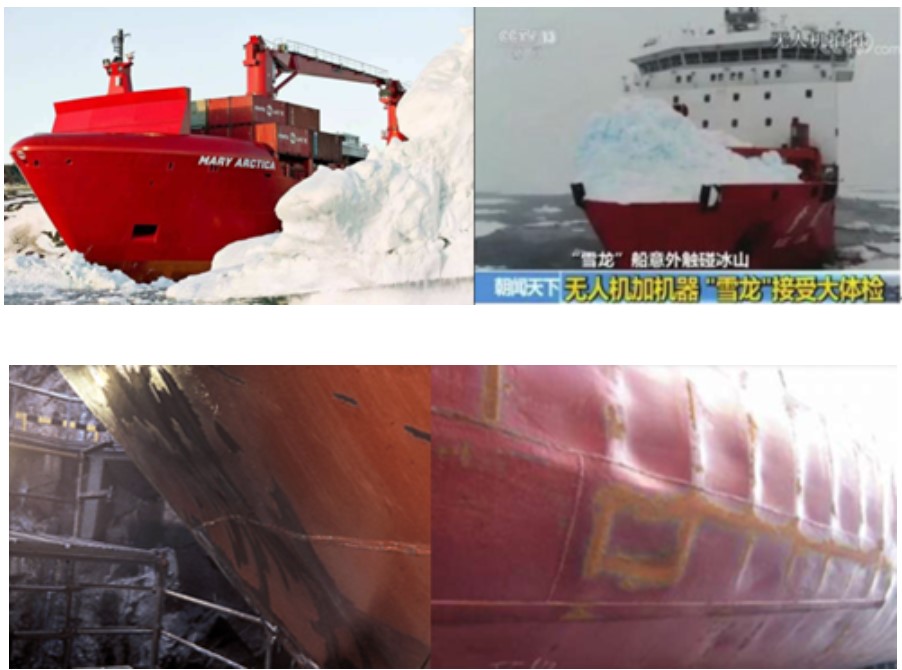

Когда ледокол идет в ледовой зоне, конструкция корабля деформируется и повреждается под нагрузкой от столкновения с льдинами, как показано на изображениях ниже.

Для анализа столкновения разработана технология модельного эксперимента по столкновению полярных кораблей и льдин.

Ключевая базовая технология для изучения механизма динамического отклика корпуса при столкновении корабля со льдом, особенно при исследовании характеристик ледокольного разрушения и механизма деформации конструкции, имеет особое значение.

Команда профессора Чжу Лина из отделения транспорта Уханьского технологического университета сосредоточилась на модельных испытаниях динамической реакции листа корпуса при столкновении со льдом, а также сделала снимки и проанализировала процесс изменения скорости при столкновении со льдом.

Помимо разрушения и повреждения ледового тела исследуется процесс деформирования модели корпуса и процесс распределения деформации корпуса в процессе столкновения со льдом.

Соответствующие результаты исследований могут выявить механизм деформации и повреждения конструкции корпуса при столкновении корпуса с льдиной.

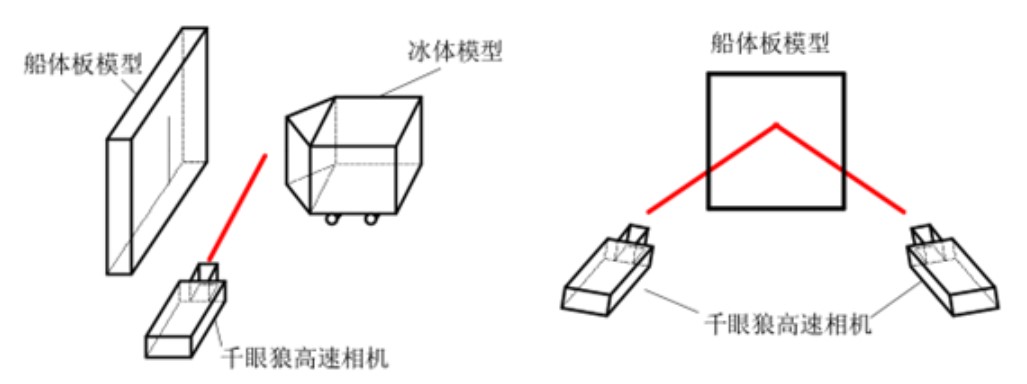

Во время испытаний использовались три высокоскоростных камеры с технологией DIC, как показано на рисунке ниже.

Одна из них осуществляла мониторинг динамического изображения ледяного тела, ломающегося в процессе столкновения льда, и анализировала ледяное тело в процессе столкновения.

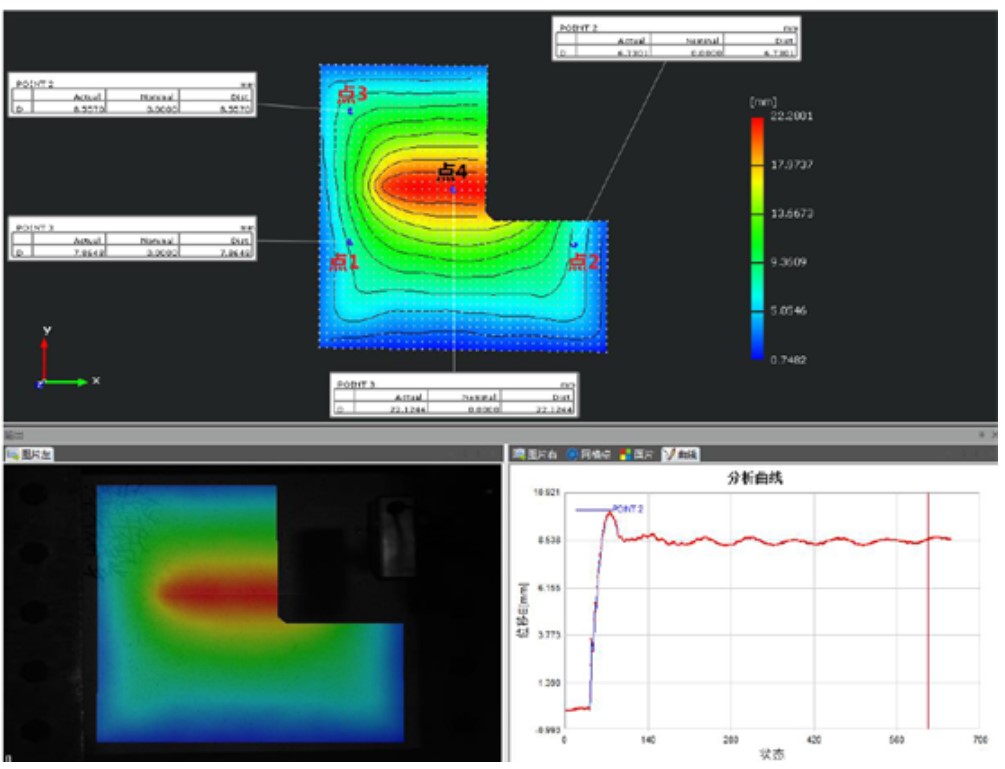

При изменении скорости две другие камеры фиксируют процесс динамической деформации листа корпуса и используют трехмерную систему измерения деформации и смещения с полным полем для измерения топографии поверхности, смещения и деформации листа корпуса.

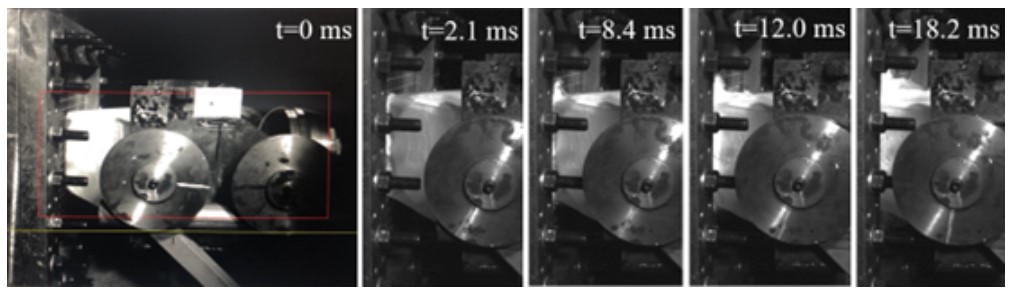

Весь процесс разрушения ледяного тела был заснят в ходе испытания, затем было установлено, что ледяное тело в основном пострадало от раздавливания в процессе столкновения и быстро отслоилось в виде мелких частиц, как показано на рисунке ниже.

Можно обнаружить, что площадь контакта между ледяным телом и моделью пластины корпуса постепенно увеличивается, а скорость постепенно уменьшается в процессе столкновения.

Результаты вышеупомянутого испытания модели столкновения между ледяным телом и листом корпуса могут быть использованы для изучения механизма пластической деформации конструкции корпуса при столкновении с льдиной, что может быть использовано для повышения прочности конструкции ледоколов.Хвостовое сопло ракеты-носителя Minju в рабочей среде газа высокого давления склонно к высокочастотной вибрации, которая влияет на воздушный поток двигателя.

Высокоскоростная видеокамера используется для наблюдения за вибрацией выхлопного сопла в течение всего процесса зажигания, а также для оценки конструктивных показателей, таких как структура и диаметр компонентов.

Известный производитель гражданских ракетоносителей использует высокоскоростную камеру с технологией DIC, чтобы четко наблюдать за соплом в разрешении 1920x1080 при частоте 2000 кадров в секунду.
