Трехмерный лазерный профилометр Revealer серии LV, в основном применяется для измерения геометрии железнодорожных рельс, литиевых аккумуляторов и прочей промышленной продукции с высокой точностью, высокой скоростью, надежностью, множеством режимов измерения.
Особенности
1. Высокоскоростной сенсор CMOS со скоростью сканирования 48 000 Гц;
2. Точная визуализация до 3200 световых точек по оси X;
3. Адаптирован к различным условиям среды использования, таким как высокая температура, избыточное освещение, вибрация и т.д.
4. Интуитивно-понятный пользовательский интерфейс с трехэтапной настройкой.
Области применения
• Контроль износа ЖД рельс
• Поиск дефектов корпуса аккумуляторов и батарей
• Качество сварки
Основыне параметры
|
Модификация
|

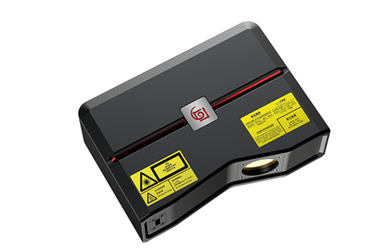

LV3300EH-SP
|

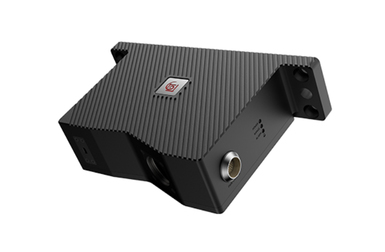

LV2300EH-ZC
|
LV3480EH-ZC
|
|
BD, мм
|
300
|
300
|
480
|
|
MR, мм
|
±100
|
±100
|
±100
|
|
FOV, мм
|
92 – 135 – 175
|
92 – 135 – 175
|
170 – 275 – 380
|
|
Z повторяемая точность
|
≤ 5 μм
|
≤ 5 μм
|
≤ 10 μм
|
|
X повторяемая точность
|
≤ 8 μм
|
≤ 8 μм
|
≤ 25 μм
|
|
X повторяемая точность
|
≤ 32 – 55 μм
|
≤ 100 μм
|
≤ 160 μм
|
|
Z повторяемая точность
|
≤+/-0.05%F.S
|
≤+/-0.05%F.S
|
≤+/-0.06%F.S
|
|
X точки
|
3200
|
1920
|
1920
|
|
Измеряемая скорость, Гц
|
3 кГц
|
3 кГц
|
3 кГц
|
|
Рабочая температура
|
-10 – 55 С°
|
-10 – 55 С°
|
-10 – 55 С°
|
|
Габариты, мм
|
176х126х56
|
240х145х60
|
290х177х70
|
|
Защита оболочки
|
IP67
|
IP67
|
IP67
|
