Модуль измерения твердого тела является основным модулем интеллектуальной системы, которая принимает алгоритм обнаружения и отслеживания на основе субпикселей для измерения различных кинетических параметров движения твердого тела, а также предоставляет визуальные диаграммы и поддерживает экспорт отчетов.
Особенности
1. Алгоритм отслеживания целей на основе субпикселей с максимальной точностью измерения до 0.01 пикселя;

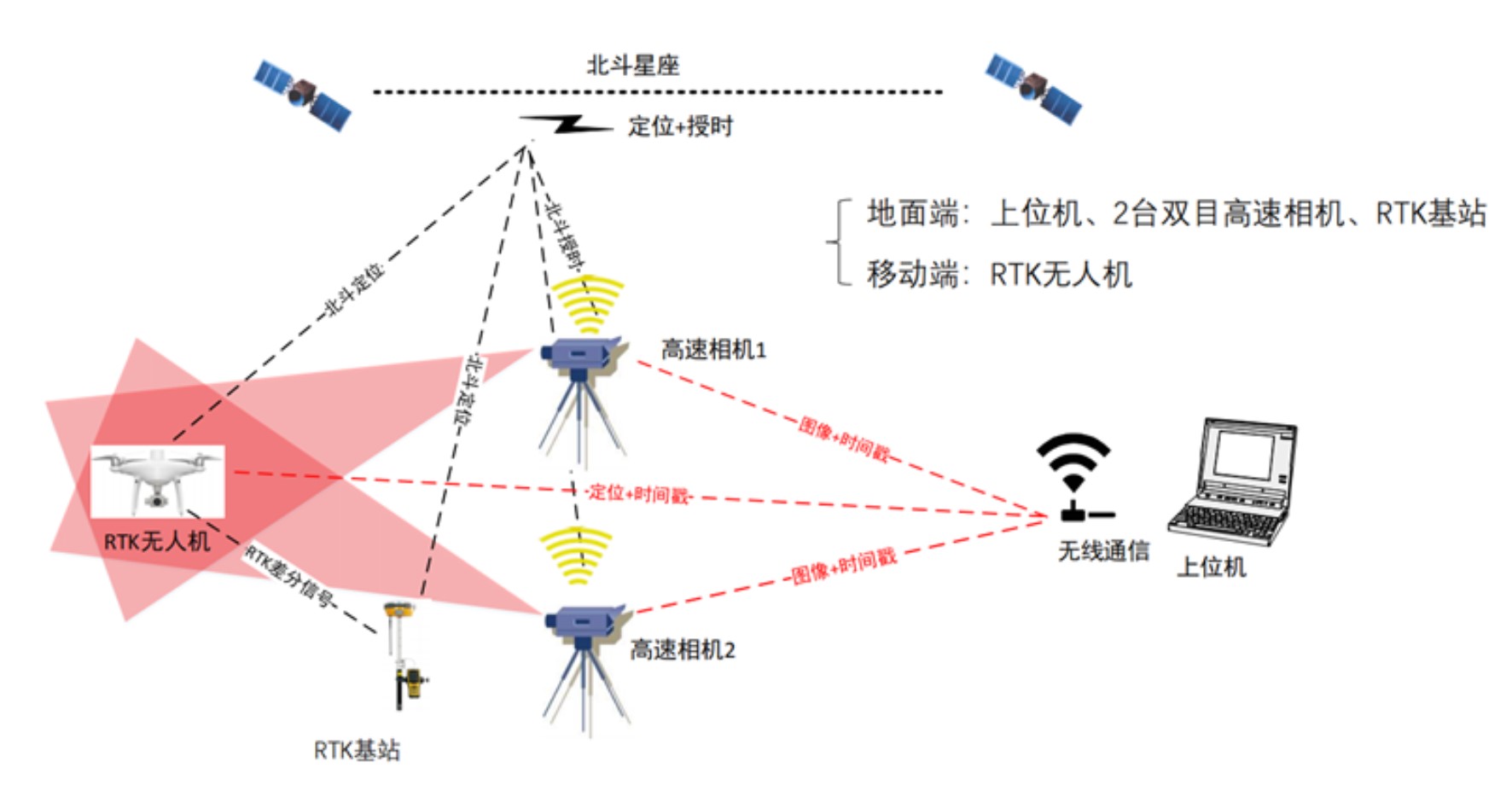

2. Поддержка гибкой схемы калибровки, включая подмодуль калибровки UAV RTK, инверсия внутренних и внешние параметров камеры (3 минуты) и выполнение калибровки 3D (10 минут);
3. Поддержка измерения трехмерного пространственного положения на основе нескольких характерных точек, анализа индекса с шестью степенями свободы и т. д.
Области применения
• Баллистика

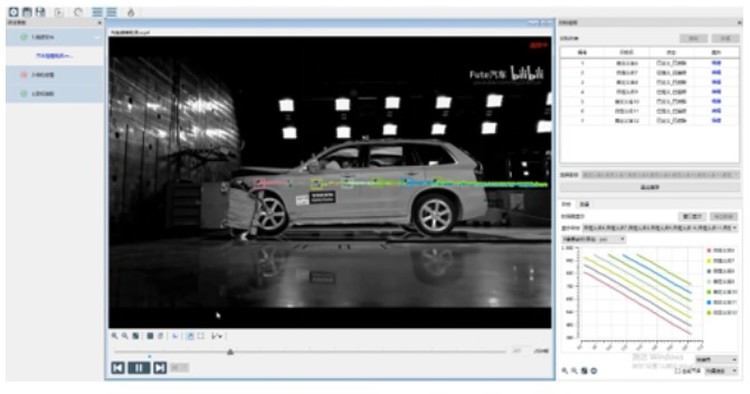

• Краш-тесты автомобилей
• Дроп-тесты электроники
• Пространственное 3D UAV
• Спортивная биомеханика
Основыне параметры
|
Модули
|
Измерение твердого тела
|
|
Сценарии
|
Двухмерный монокуляр, трехмерный бинокуляр
|
|
Формат фото/видео
|
AVI, RHVD, MP4, BMP, JPG, TIF
|
|
Настройка ROI / обрезка видео
|
Настройка интересующей области и обрезка
|
|
Определение системы координат
|
Ручное определение системы координат 2D и 3D
|
|
ISP
|
Яркость, контраст, фильтры, повышение качества изображения, гамма-коррекция, и т.д.
|
|
Максимальная точность измерения
|
0.01 пиксел
|
|
Максимальная дистанция измерений
|
1 – 10 метров
|
|
Метод калибровки
|
Калибровка размера пиксела, калибровка шахматной доски, калибровка тахеометра, калибровка перекрестия
|
|
Определение задач
|
Определение прямоугольного блока, определение крестообразной точки, автоматическое распознавание
маркерных точек и т.д.
|
|
Результаты измерений
|
Координаты X/Y/Z, скорость, ускорение, угол траверса, азимут, расстояние между точками, расстояние между точками и линиями, угол между линиями и т. д.
|
|
Временные диаграммы
|
Поддержка графической презентации
|
|
Экспорт отчетов
|
CSV, Excel, PDF
|
