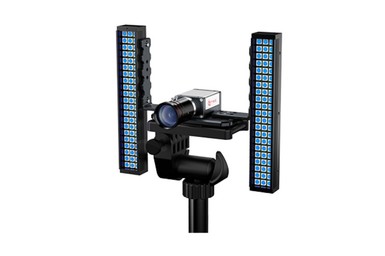

Revealer RDIC-3D система корреляции цифровых изображений состоит из двух высокоскоростных видеокамер Revealer, высокоточных измерительных головок, синхронных триггеров, измерительного программного обеспечения, калибровочных досок и графической рабочей станции. Система позволяет производить мгновенное измерение пространственных трехмерных координат объектов, перемещений и деформаций под действием нагрузки.
Особенности
1. Измерение в полном поле зрения: 3D-форма полного поля, смещения, скорости и напряжения.
2. Не требует установки каких - либо навесных тензометрических датчиков (бесконтактная), что делает возможным измерения в средах с повышенной и пониженной температурой, а также обеспечивает удобство работы с образцами различной геометрической формы.
3. Визуализация трехмерных полномасштабных результатов измерения напряжения, деформации и смещения для высокоскоростных переходных процессов.
4. Поддержка области измерения от нескольких квадратных миллиметров до 10 метров.
5. Совместимость со всеми моделями высокоскоростных видеокамер Revealer и большинством интерфейсов испытательных машин.
Области применения
• Испытания материалов
• Дроп-тесты
• Биомеханические исследования
Модификации
|
Параметр
|
RDIC-2D квазистатический
|
RDIC-3D квазистатический
|
RDIC-2D высокоскоростной
|
RDIC-3D высокоскоростной
|
|
Разрешение, М
|
5 – 26
|
5 – 26
|
1 – 5
|
1 – 5
|
|
Частотный диапазон, к/c
|
0 – 100
|
0 – 100
|
0 – 1 000 000
|
0 – 1 000 000
|
|
Точность измерений деформации, μԐ
|
20
|
20
|
50
|
50
|
|
Диапазон измерения деформации, %
|
0.005-2000
|
0.005-2000
|
0.005-2000
|
0.005-2000
|
|
Точность перемещения, пиксел
|
≤0.01
|
≤0.01
|
≤0.01
|
≤0.01
|
|
Поле зрения
|
Макро-10 метров
|
Макро-10 метров
|
Макро-10 метров
|
Макро-10 метров
|
|
Виртуальных экстензометр
|
А
|
А
|
А
|
А
|
|
Анализ в реальном времени
|
А
|
А
|
А
|
А
|
|
Синхронизация группы видеокамер
|
А
|
А
|
А
|
А
|
|
Анализ рассеянных пятен
|
А
|
А
|
А
|
А
|
|
Анализ точек
|
А
|
А
|
А
|
А
|
|
Скорость / ускорение
|
А
|
А
|
А
|
А
|
|
Измерение скорость роста усталостей
|
А
|
А
|
А
|
А
|
|
Измерение позы
|
А
|
А
|
А
|
А
|
|
Измерение формы
|
А
|
А
|
А
|
А
|
|
FFT анализ
|
А
|
А
|
А
|
А
|
|
Модальный анализ вибрации
|
А
|
А
|
А
|
А
|
|
Синхронизация с сигналом испытательной машины
|
А
|
А
|
А
|
А
|
|
Сшивка данных
|
А
|
А
|
А
|
А
|
