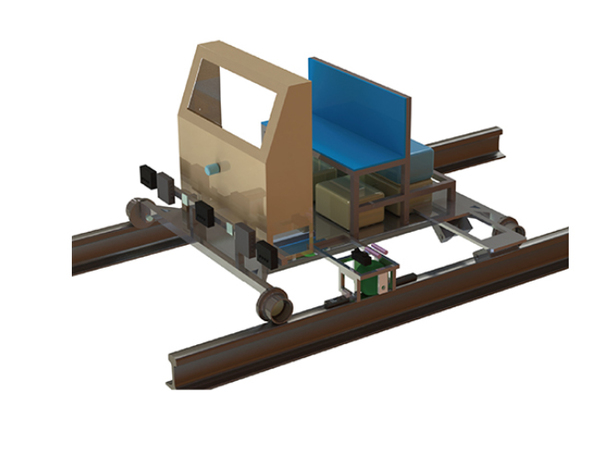

Система контроля ЖД рельсов Revealer строится на базе трехмерного лазерного профилометра, и служит для сбора и отображения трехмерных данных профиля рельсов в режиме реального времени, с дальнейшим сравнением с эталоном для количественного анализа степени износа.
Особенности
1. Точность измерения <50 мкм по оси Z с помощью технологии обработки трехмерного облака точек.
2. Высокоскоростной профилометр со скоростью, соответствующей 3 кГц, для использования на шасси, движущемся со скоростью до 200 км/ч.
3. Компенсация бликов при ярком дневном освещении, благодаря интеллектуальной антибликовой технологии DLAR.
4. Возможность работы в температурном диспазоне окружающей среды от -35 до 60 °C.
Области применения
• Оценка износа рельсов
• Контроль технического состояния рельсов
Основыне параметры
|
Параметр
|
Значение
|
|
Объект контроля
|
Геометрия профиля рельсов, поверхностны износ
|
|
Совместимость
|
75/60/50/43
|
|
Точность
|
Диаметр ± 0.2 мм
|
|
Эффективность
|
До 200 км/час
|
|
Эталон
|
совместимый с кодирующем оборудованием
|
|
Коэффициент соответствия профиля рельса
|
≤99%
|
|
Погрешность
|
≤0.5%
|
|
Окружающая среда
|
-35 — 60 °C (до 24 часов непрерывной работы)
|
